کلکتور نیوپایپ چیست؟انواع کلکتور؛ نحوه نصب و نگهداری از کلکتورها

یادتان هست در سیستم‌های لوله‌کشی قدیمی، وقتی لوله‌ حمام یا سینک ظرفشویی نشتی می‌داد، مجبور بودیم فلکه اصلی آب کل ساختمان را ببندیم؟ این یعنی تا زمان رسیدن تعمیرکار، کل خانه بدون آب می‌ماند! کلکتور نیوپایپ (Newpipe Manifold) دقیقاً برای پایان دادن به همین کابوس طراحی شده است.

کلکتور در تاسیسات مدرن، نقش «جعبه فیوز برق» را برای سیستم آب ایفا می‌کند. این قطعه آب را از یک مسیر اصلی دریافت کرده و بین انشعاب‌های مختلف ساختمان تقسیم می‌کند. در نتیجه، اگر یک شیر آب یا رادیاتور دچار مشکل شود، به راحتی می‌توانید جریان آب همان مسیر را به طور مستقل قطع کنید.

در این راهنمای جامع از «ایران اتصال»، قرار است صفر تا صد کلکتورهای نیوپایپ را بررسی کنیم. از معرفی انواع و کاربردها گرفته تا نکات کلیدی و اجرایی نصب، عیب‌یابی و انتخاب سایز جعبه کلکتور؛ پس با ما همراه باشید.

مزایا و معایب استفاده از کلکتور در لوله‌کشی

مهم‌ترین مزایا:

• توزیع کاملاً یکنواخت آب و جلوگیری از افت فشار هنگام باز شدن همزمان چند شیر.
• قابلیت قطع و وصل کردن جریان آب هر بخش به صورت کاملاً مستقل (بدون قطع آب کل ساختمان).
• حذف اتصالات اضافی (مثل سه‌راهی‌ها) در زیر سقف و کف که احتمال نشتی را به صفر می‌رساند.
• جلوگیری از رسوب‌گیری به دلیل استفاده از آلیاژ برنج و روکش نیکل.

معایب (چالش‌ها):

• هزینه اولیه بالاتر (خرید جعبه، کلکتور و اتصالات برنجی) نسبت به لوله‌کشی سنتی.
• نیاز به فضای مشخص در دیوار برای جانمایی جعبه کلکتور.
• حساسیت بالا در اجرای اصولی (اجرای سیستم کلکتوری نیازمند مجری متخصص است).

یک پک کامل کلکتور از چه قطعاتی تشکیل می‌شود؟

سیستم کلکتوری استاندارد، فراتر از یک لوله برنجی ساده است و از مجموعه‌ قطعات به هم پیوسته زیر تشکیل می‌شود:

1. بدنه اصلی کلکتور: یک لوله برنجی با روکش نیکل که در برابر زنگ‌زدگی و رسوب کاملاً مقاوم است.
2. شیرهای کلکتوری: شیرهای قطع و وصل جریان (معمولاً با دسته‌های آبی و قرمز) که روی خروجی‌ها نصب می‌شوند.
3. شیر هواگیری: در انتهای کلکتور نصب می‌شود تا هوای محبوس شده در لوله‌ها را تخلیه کند (دستی یا اتوماتیک).
4. درپوش (کورکن): برای مسدود کردن انتهای مسیر کلکتور.

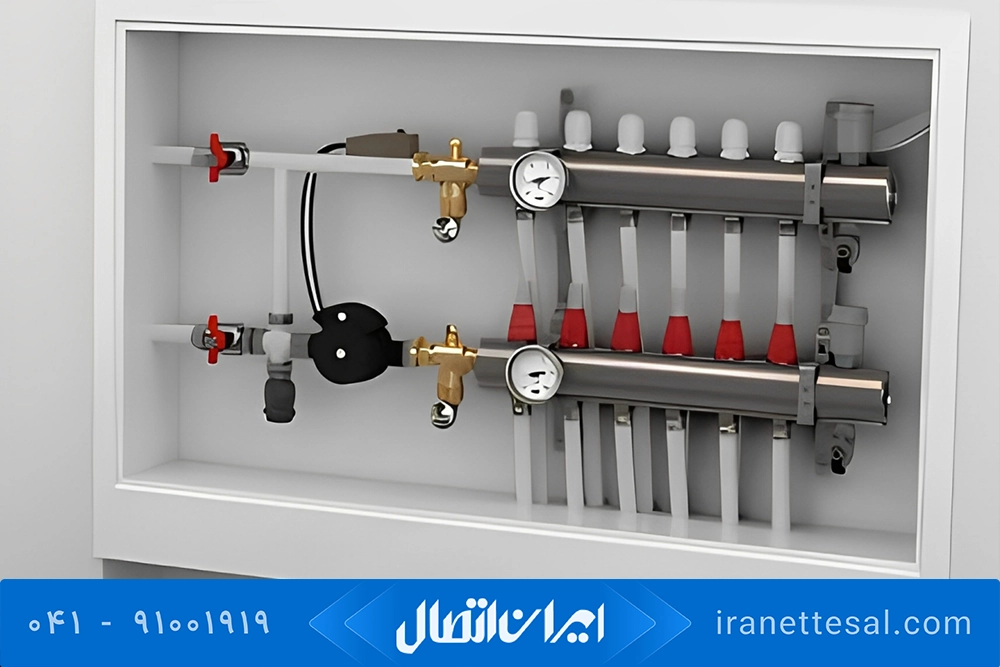

5. جعبه کلکتور: محفظه‌ای فلزی و توکار که کل این تجهیزات داخل آن مونتاژ و پنهان می‌شوند.

انواع کلکتور نیوپایپ (کدام مدل برای شما مناسب است؟)

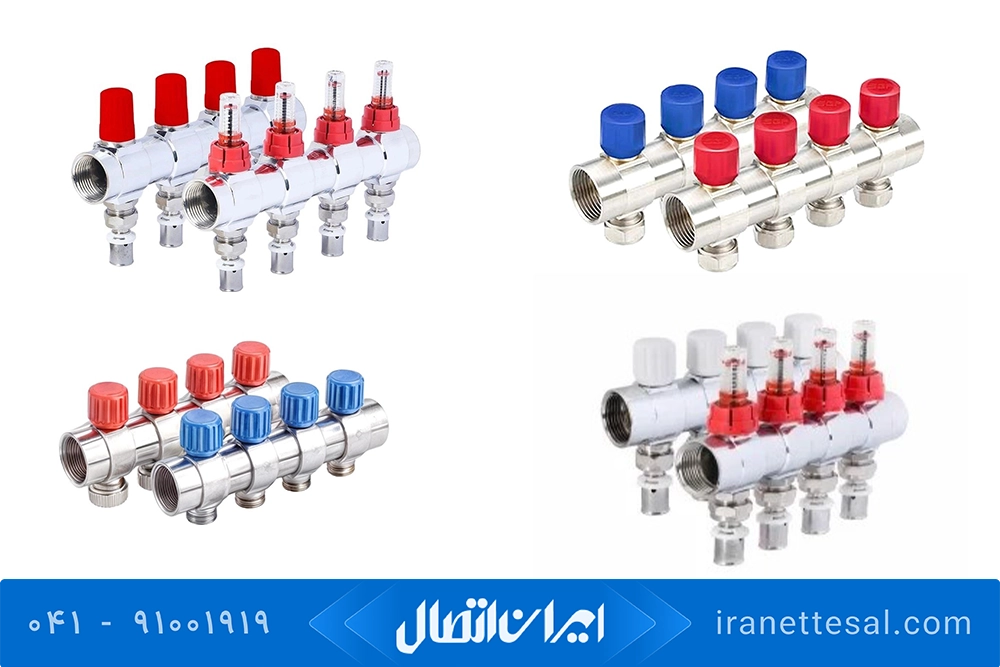

نیوپایپ بسته به نیاز پروژه شما، کلکتورهای متنوعی تولید کرده است. شناخت این تفاوت‌ها ضروری است، زیرا کلکتوری که برای توزیع آب مصرفی مناسب است، لزوماً انتخاب درستی برای گرمایش از کف نیست!

۱. کلکتور شیردار (مخصوص آب سرد و گرم مصرفی): رایج‌ترین مدل بازار است. روی هر خروجی این کلکتور یک شیر دستی وجود دارد. با این سیستم، مسیر آب‌رسانی آشپزخانه، حمام و سرویس بهداشتی از هم جدا شده و کنترل هر کدام کاملاً مستقل است.

لیست کلکتورهای نیوپایپ از نوع شیردار به شرح زیر است:

• نیوکلکتور با شیر تنظیم (رزوه ای) نیوپایپ
• نیوکلکتور کوپلی همراه با شیر تنظیم (دسته آبی و قرمز) نیوپایپ

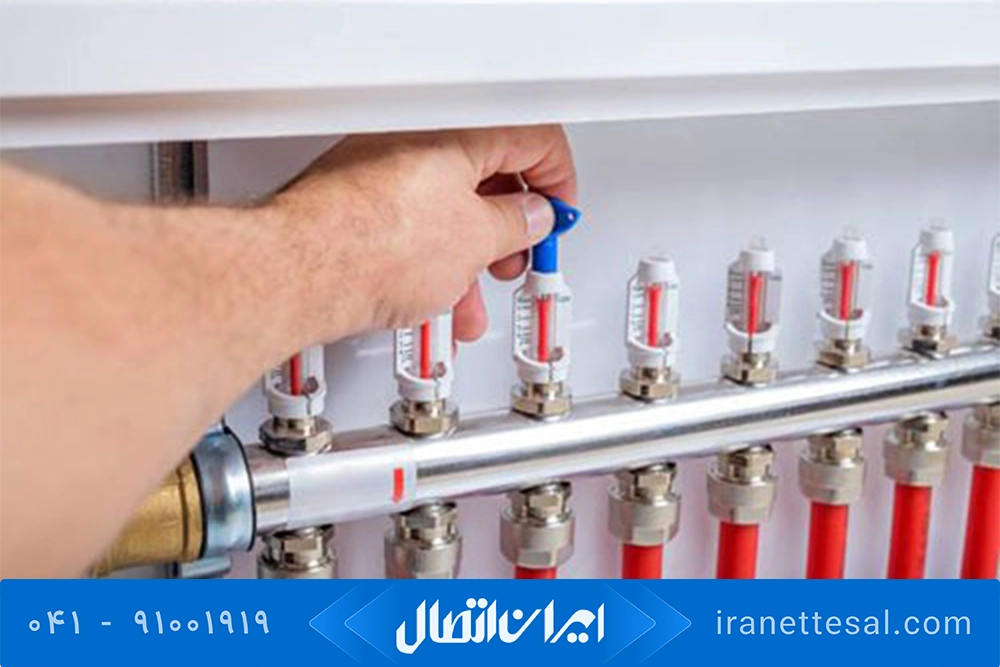

۲. کلکتور فلومتردار (بخش اصلی سیستم‌های گرمایش از کف): فلومتر (دبی‌سنج) یک محفظه شیشه‌ای کوچک روی کلکتور است که میزان جریان عبوری آب را نشان می‌دهد. از آنجا که طول لوله‌های کف پذیرایی با اتاق خواب متفاوت است، فلومتر به شما اجازه می‌دهد جریان آب را طوری تنظیم کنید که تمام بخش‌های خانه به صورت یکنواخت گرم شوند.

۳. کلکتور ترموستاتیک (کنترل هوشمند دما): این کلکتورها مجهز به شیرهای ترموستاتیک هستند که به ترموستات‌های دیواری داخل اتاق‌ها متصل می‌شوند. با این سیستم، دمای هر بخش از خانه به صورت کاملاً اتوماتیک و هوشمند کنترل می‌شود.

انواع کلکتور نیوپایپ ترموستاتیک موجود در محصولات اتصالات ایران اتصال عبارتند از:

• نیوکلکتور گرمایشی رفت و برگشت فلومتردار کوپلی نیوپایپ
• کلکتور ترموستاتیک رفت و برگشت فلومتر دار پرسی نیوپایپ
• کلکتور ترموستاتیک رفت و برگشت فلومتردار کوپلی نیوپایپ

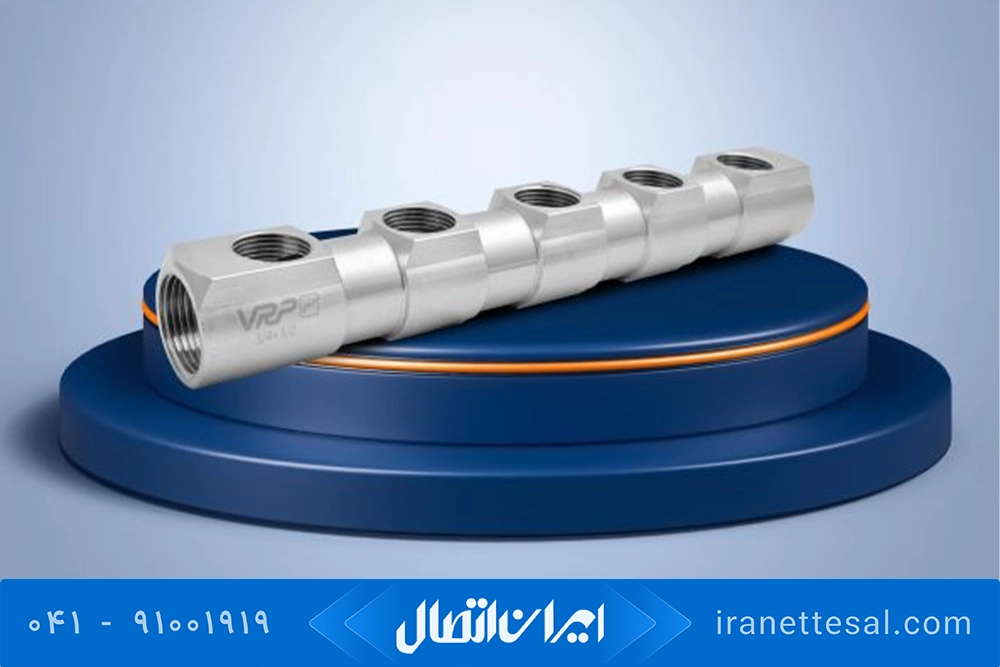

۴. کلکتور ساده (بدون شیر): این مدل فاقد شیر کنترلی روی خروجی‌هاست و صرفاً برای تقسیم جریان آب در پروژه‌های بسیار ساده و با بودجه اقتصادی کاربرد دارد.

چگونه سایز کلکتور و جعبه را درست انتخاب کنیم؟

انتخاب کلکتور فقط به نام برند محدود نمی‌شود؛ اگر محاسبات شما اشتباه باشد، سیستم دچار افت فشار خواهد شد.

• تعداد خروجی‌ها: تعداد خروجی کلکتور دقیقاً باید با تعداد مسیرهای مستقل شما برابر باشد. مثلاً برای یک پذیرایی بزرگ در سیستم گرمایش از کف، ممکن است به دو یا سه مدار (خروجی) نیاز داشته باشید، نه فقط یکی.
• سایز جعبه کلکتور: جعبه باید فضای کافی برای لوله‌کشی و باز و بسته‌کردن شیرها داشته باشد. از جدول زیر برای انتخاب سایز جعبه استفاده کنید:

برای خرید نیاز به راهنمایی دارید؟ برای برآورد دقیق سیستم کلکتوری پروژه خود و استعلام قیمت روز محصولات [نیوپایپ]، نقشه تاسیسات خود را در روبیکا برای ما ارسال کنید یا با کارشناسان ایران اتصال به شماره ۰۹۳۵۶۵۰۰۰۶۹ تماس بگیرید.

نکات طلایی نصب کلکتور (ویژه مجریان تاسیسات)

حتی بهترین کلکتور بازار هم با نصب غیراصولی دچار نشتی می‌شود. روند کلی نصب شامل قرار دادن جعبه، نصب پایه‌ها و اتصال لوله‌هاست،اما رعایت این نکات کلیدی و اجرایی الزامی است:

1. محل نصب جعبه: جعبه کلکتور نباید در مکان‌های تاریک، نمور یا در معرض رطوبت شدید نصب شود. نصب کلکتور زیر سینک ظرفشویی یا داخل سرویس بهداشتی ممنوع است! بهترین مکان‌ها تراس، آشپزخانه یا نزدیک به پکیج است.
2. ارتفاع استاندارد: لبه پایینی جعبه کلکتور باید بین ۱۵ تا ۵۰ سانتی‌متر از کف تمام‌شده‌ ساختمان فاصله داشته باشد.
3. آرایش رفت و برگشت: همیشه کلکتور مسیر رفت (آب گرم – شیر قرمز) در بالا، و کلکتور مسیر برگشت (آب سرد – شیر آبی) در پایین جعبه نصب می‌گردد.
4. برچسب‌گذاری مسیرها: پس از نصب، حتماً نام هر خروجی (مثلاً: حمام، رادیاتور اتاق خواب) را روی آن برچسب بزنید تا در زمان تعمیرات سردرگم نشوید.
5. تست فشار (تست هیدروستاتیک): پیش از کفسازی و پوشاندن لوله‌ها، حتماً سیستم را طبق استانداردهای نظام مهندسی تحت فشار قرار دهید تا از آب‌بندی کامل اتصالات مطمئن شوید.

عیب‌یابی و حل مشکلات رایج کلکتورها

گاهی اوقات مشکلاتی در سیستم رخ می‌دهد که با یک بررسی ساده قابل حل هستند؛ در ادامه،به بررسی برخی از این مشکلات رایج پرداخته‌ایم:

۱. چرا یکی از مدارهای گرمایش از کف (یا رادیاتورها) سرد است؟ این مشکل معمولاً به دلیل وجود هوای محبوس در لوله‌ها، بسته بودن شیر همان مدار، یا تنظیم نامناسب فلومتر است. به هیچ وجه دمای پکیج را بی‌دلیل بالا نبرید! راهکار اصلی، باز کردن پیچ شیر هواگیری انتهای کلکتور و تخلیه هوای سیستم است.

۲. نشتی آب از داخل جعبه کلکتور: ابتدا محل دقیق خروج آب را پیدا کنید. نشتی معمولاً از اورینگ‌ها (واشرها)، عدم پرس صحیح لوله‌ها یا شل بودن اتصالات رزوه‌ای ناشی می‌شود. در صورت نیاز، مهره‌ها را سفت کرده و در صورت خرابی شیر، آن را تعویض کنید. (برای جلوگیری از آسیب و ترک‌خوردگی بدنه برنجی، از سفت کردن بیش از حد اتصالات با آچار پرهیز کنید).

۳. افت شدید فشار آب در خروجی‌ها: اگر فقط یک مسیر (مثلاً دوش حمام) افت فشار دارد، مشکل از همان انشعاب یا گرفتگی شیرآلات آن است. اما اگر کل مسیرها دچار افت فشار شده‌اند، باید قطر لوله اصلی ورودی به کلکتور یا فشار پمپ آب ساختمان را بررسی کنید.

نکات مهم در نگهداری و افزایش عمر مفید کلکتور

کلکتورهای نیوپایپ به دلیل استفاده از آلیاژ برنج با روکش نیکل، به خودی خود دچار زنگ‌زدگی یا رسوب نمی‌شوند. اما برای جلوگیری از خرابی قطعات جانبی، رعایت ۳ نکته زیر الزامی است:

1. بازدید دوره‌ای واشرها و اورینگ‌ها: سالی یک‌بار، مخصوصاً قبل از راه‌اندازی سیستم گرمایش در شروع زمستان، داخل جعبه کلکتور را از نظر وجود رطوبت یا نم‌زدگی (میکرو نشتی) چک کنید.
2. اعمال فشار نرم به شیرها: اگر یکی از شیرهای کلکتور به دلیل استفاده نکردنِ طولانی‌مدت سفت شده است، هرگز با فشار زیاد یا ابزارهای سنگین آن را باز نکنید؛ این کار باعث شکستن مغزی شیر می‌شود.
3. بررسی شیر هواگیری: همیشه مطمئن شوید که کلاهک شیر هواگیری اتوماتیک باز است تا سیستم بتواند هوای اضافی را به صورت خودکار تخلیه کند.

۳ عامل اصلی که قیمت کلکتور نیوپایپ را تعیین می‌کنند

احتمالاً هنگام خرید با اختلاف قیمت‌های متفاوتی روبرو می‌شوید. به طور کلی قیمت نهایی سیستم کلکتوری شما به این ۳ عامل بستگی دارد:

• سایز لوله اصلی و تعداد انشعابات: کلکتورها از ۲ خروجی تا ۱۲ خروجی تولید می‌شوند. طبیعی است که یک کلکتور ۱ اینچ با ۱۲ شاخه، به دلیل مصرف برنج بیشتر، قیمت بالاتری نسبت به یک کلکتور ۳ شاخه داشته باشد.
• نوع شیرها و تکنولوژی کلکتور: کلکتورهای ساده و شیردار قیمت اقتصادی‌تری دارند. اما اگر برای سیستم گرمایش از کف به سراغ کلکتورهای فلومتردار یا ترموستاتیک بروید، به دلیل تکنولوژی کنترل دبی و سنسورهای حرارتی، باید بودجه بیشتری در نظر بگیرید.
• کیفیت آلیاژ و اصالت کالا: در بازار، کلکتورهای متفرقه با آلیاژهای ضعیف (که به سرعت دچار ترک‌خوردگی می‌شوند) ارزان‌تر فروخته می‌شوند. کلکتورهای شرکتی نیوپایپ به دلیل استفاده از شمش برنج استاندارد و آبکاری دقیق، ارزش خرید بسیار بالاتری دارند.

جمع‌بندی؛ آیا اجرای سیستم کلکتوری ارزش هزینه‌کردن دارد؟

استفاده از کلکتور نیوپایپ، سیستم لوله‌کشی شما را از حالت پرخطر و سنتی، به یک شبکه مدرن، ایمن و قابل‌کنترل تبدیل می‌کند. با وجود اینکه هزینه اولیه خرید جعبه، کلکتورها و اتصالات برنجی کمی بیشتر از روش‌های سنتی است، اما راحتی در تعمیرات آینده، فشار آب یکنواخت و جلوگیری از تخریب‌های میلیونی، این هزینه را به یک سرمایه‌گذاری هوشمندانه تبدیل می‌کند.

فراموش نکنید که سازگاری اتصالات بسیار مهم است؛ سعی کنید لوله‌ها، کلکتور و اتصالات را از یک برند معتبر (مانند نیوپایپ) و با اتصالات اورجینال شرکتی تهیه کنید.

برای مشاهده لیست قیمت، انواع [اتصالات پرسی و کوپلی نیوپایپ] و دریافت مشاوره، می‌توانید به بخش فروشگاه «ایران اتصال» مراجعه نمایید. سوالات و چالش‌های فنی خود را در بخش نظرات بپرسید تا مهندسان ما در سریع‌ترین زمان پاسخگوی شما باشند.
