لوله و اتصالات نیوپایپ

برای انتخاب محصول، ساختار پنج‌لایه به‌تنهایی کافی نیست و باید نوع لوله، شرایط دما و فشار و الزامات طراحی پروژه نیز بررسی شود.

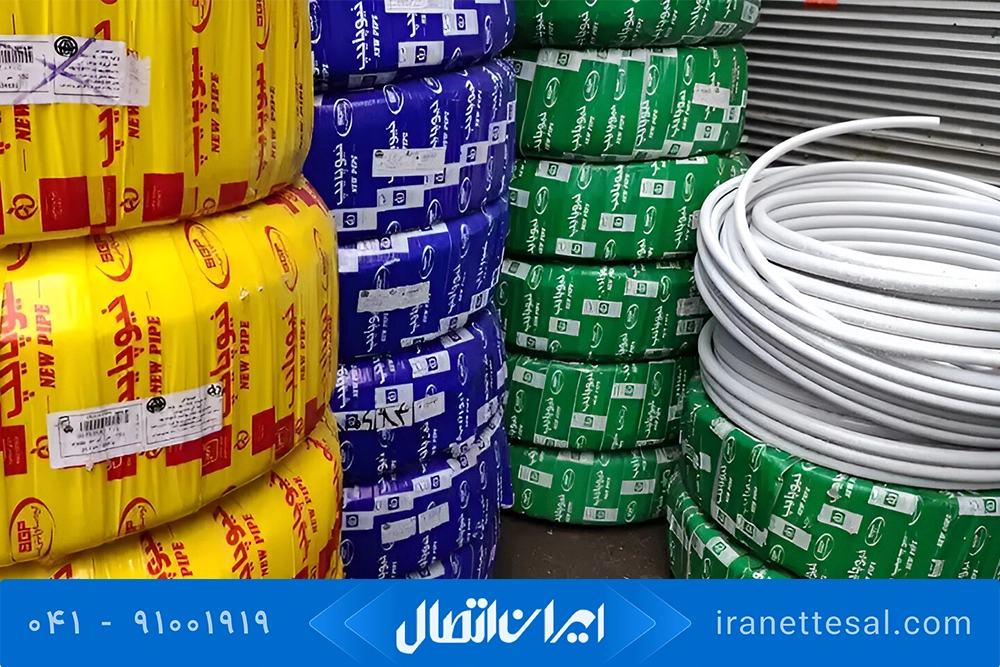

راهنمای انتخاب لوله نیوپایپ؛ PEX یا PERT؟ (مشخصات فنی)

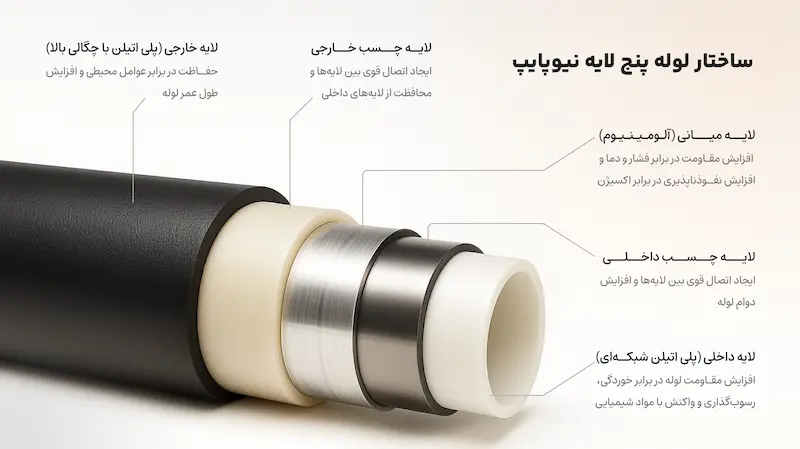

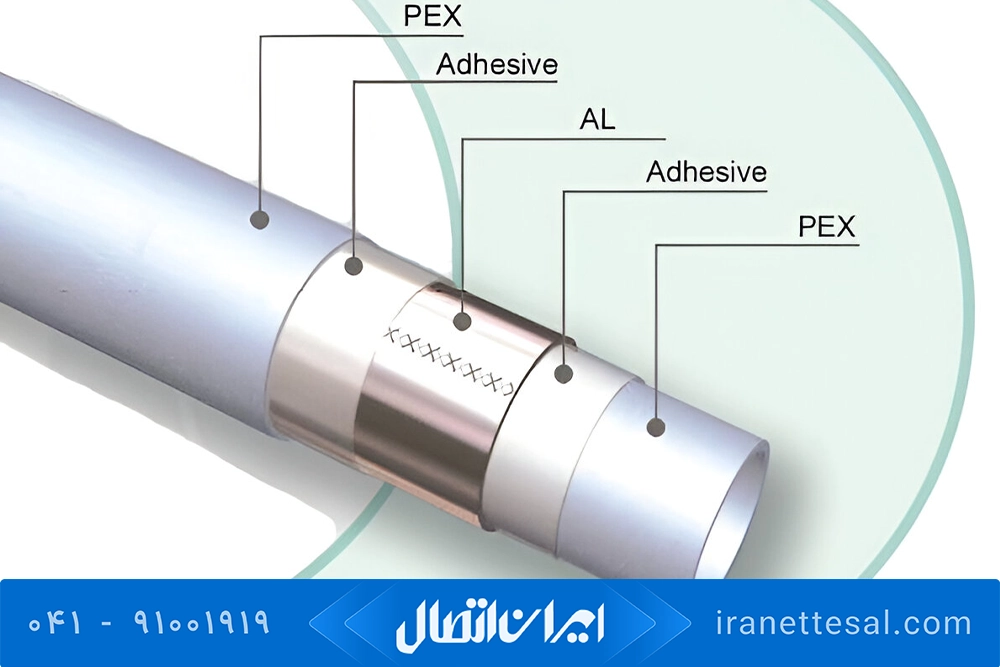

نیوپایپ با ساختار پنج لایه (پلیمر-آلومینیوم-پلیمر) و دارا بودن استانداردهای ملی و بین‌المللی (از جمله ASTM F1281 و تاییدیه نظام مهندسی)، در دو گرید اصلی تولید می‌شود. انتخاب بین این دو کاملاً به کاربری سیستم شما بستگی دارد:

۱. لوله پنج لایه PEX-AL-PEX (مقاومت حرارتی بالا)

پلی‌اتیلن کراس‌لینک شده (PEX) با تحمل دمای کارکرد پیوسته تا ۹۵ درجه سانتی‌گراد و فشار ۱۰ بار، گزینه‌ای بی‌رقیب برای سیستم‌های تحت تنش حرارتی است.

• بهترین کاربرد: سیستم‌های گرمایش از کف، شبکه‌های شوفاژ و پکیج و موتورخانه‌ها.

۲. لوله پنج لایه PERT-AL-PERT (انتخاب اقتصادی)

ساخته شده از پلی‌اتیلن مقاوم به دما (PERT) که تا دمای ۸۰ درجه سانتی‌گراد (در فشار ۱۰ بار) پایداری کامل دارد. این لوله‌ها هزینه تمام‌شده پروژه را کاهش می‌دهند.

• بهترین کاربرد: شبکه‌های آبرسانی سرد و گرم بهداشتی در رایزرها و داخل واحدها.

سایز لوله باید براساس طراحی تاسیسات انتخاب شود. دبی، افت فشار، طول مسیر، تعداد مصرف‌کننده‌ها و نوع مدار از عوامل موثر در تعیین قطر هستند.

نکته: برای پروژه‌های اجرایی، سایزهای درج‌شده در نقشه و لیست متره باید مبنای سفارش باشند و در صورت وجود اختلاف بین نقشه و لیست خرید، بهتر است قبل از ثبت سفارش موضوع با واحد فنی پروژه کنترل شود.

اتصالات نیوپایپ باید براساس سیستم اجرای پروژه انتخاب شوند. پرسی، کوپلی، کلمپی و اتصالات رزوه‌ای هرکدام روش نصب و کاربرد متفاوتی دارند و نباید صرفاً براساس یکسان بودن سایز جایگزین یکدیگر شوند.

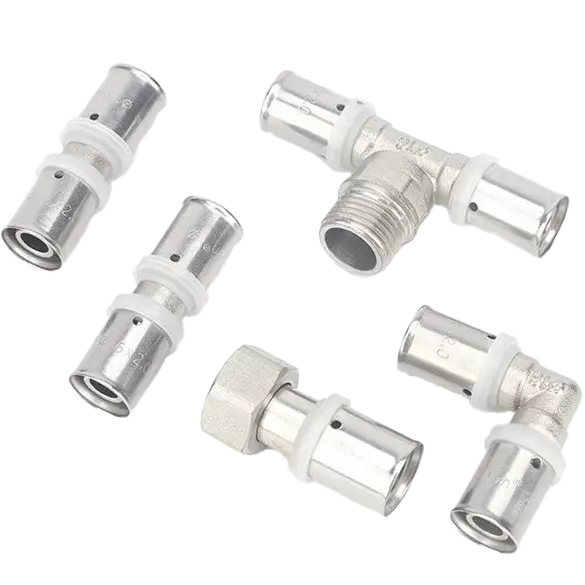

اتصالات پرسی نیوپایپ (سریع و اقتصادی برای پروژه‌های بزرگ)

این اتصالات با استفاده از دستگاه پرس (دستی یا هیدرولیک) نصب می‌شوند.

• مزیت ویژه: قیمت پایین‌تر نسبت به اتصالات کوپلی، سرعت نصب بسیار بالا و ایجاد آب‌بندی دائمی.
• محدودیت: نیاز به ابزار پرس دارد و پس از پرس شدن، قابلیت باز شدن و استفاده مجدد ندارد.

توصیه ایران اتصال: اتصالات پرسی نیوپایپ بهترین انتخاب برای انبوه‌سازان، سیستم‌های توکار و پروژه‌های بزرگی که سرعت اجرا در آن‌ها حرف اول را می‌زند، هستند.

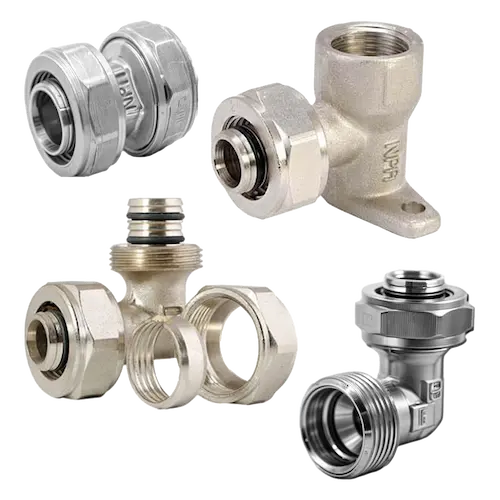

اتصالات کوپلی نیوپایپ (انعطاف‌پذیر و بدون نیاز به ابزار خاص)

اتصالات کوپلی از سه بخش اصلی (بدنه برنجی، اورینگ و حلقه/مهره) تشکیل شده‌اند و با سفت کردن مهره روی لوله محکم می‌شوند.

• مزیت ویژه: نصب آسان تنها با یک آچار تخت یا فرانسه (بدون نیاز به دستگاه پرس). مهم‌ترین ویژگی این اتصالات، قابلیت باز و بسته شدن مجدد (تعمیرپذیری) است.
• محدودیت: قیمت واحد آن‌ها نسبت به نوع پرسی بالاتر است و نصب آن‌ها زمان بیشتری می‌برد.

توصیه ایران اتصال: ایده‌آل برای خرده‌کاری‌ها، پروژه‌های مسکونی کوچک، نصب در محیط‌های روکار و جاهایی که احتمال تغییر نقشه در حین لوله‌کشی وجود دارد.

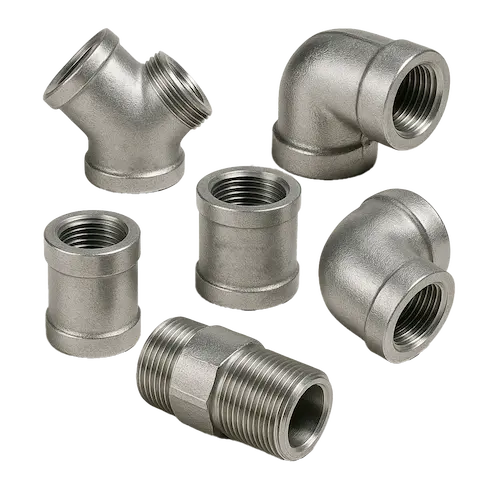

اتصالات رزوه‌ای نیوپایپ (رابط سیستم‌های پلیمری و فلزی)

این اتصالات برای اتصال لوله‌های پنج لایه نیوپایپ به تجهیزات فلزی رزوه دار استفاده می‌شوند.

• کاربرد اصلی: اتصال شبکه لوله‌کشی به شیرآلات، کلکتورها، رادیاتورها، پمپ‌ها و یا لوله‌های گالوانیزه قدیمی.
• مزیت ویژه: ساخته شده از آلیاژ برنج با کیفیت برای جلوگیری از خوردگی و رسوب در محل اتصال فلز و پلیمر. انواع روپیچ و توپیچ، مغزی‌ها و بوشن‌های رزوه‌ای در این دسته قرار می‌گیرند.

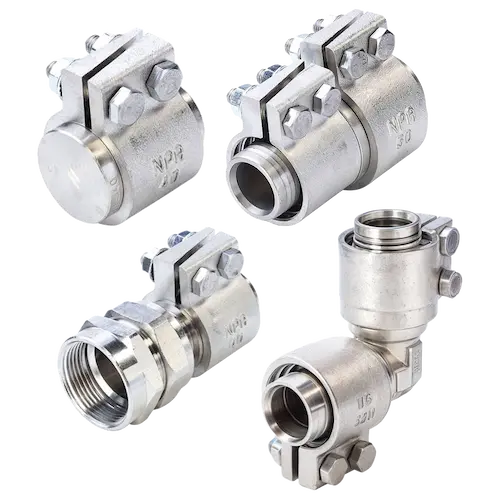

اتصالات کلمپی نیوپایپ (قدرتمند برای سایزهای بالا و رایزرها)

وقتی صحبت از لوله‌های سایز بزرگ (معمولاً ۴۰، ۵۰ و ۶۳ میلی‌متر به بالا) در میان باشد، اتصالات کلمپی (کمربندی) وارد عمل می‌شوند.

• مزیت ویژه: تحمل فشار فوق‌العاده بالا و ایجاد آب‌بندی صددرصد ایمن برای سایزهای بزرگ که امکان استفاده از اتصالات پرسی یا کوپلی معمولی در آن‌ها منطقی یا مقدور نیست. بدنه برنجی سنگین و مکانیزم کلمپ، این اتصالات را در برابر فشارهای هیدرولیکی کاملاً مقاوم کرده است.

توصیه ایران اتصال: پای ثابت خرید پیمانکاران برای اجرای خطوط اصلی انتقال آب، رایزرهای آبرسانی ساختمان و تجهیز کلکتورهای موتورخانه مرکزی.

تامین اصولی متریال تاسیسات، نیازمند تطابق دقیق اقلام با نقشه‌ اجرایی و کامل بودن سبد خرید است. برای جلوگیری از اتلاف وقت و خطای محاسباتی در استعلام‌های پراکنده، کافیست لیست خرید (BOQ) پروژه را برای «ایران اتصال» ارسال کنید. ما پیش‌فاکتور جامع پروژه شما را با بررسی دقیق موجودی و اعمال بالاترین درصد تخفیف همکاری، در سریع‌ترین زمان صادر می‌کنیم.
